第一章    引言

1.1    编写目的

本文编写目的主要是为了说明江西住建云数字化审图系统内参与单位所需要进行的流程步骤说明，及所需资料

1.2    背景

为贯彻落实《江西省人民政府办公厅关于推进投资项目审批提质增效改革的实施意见》（赣府厅发〔2018〕33）精神，进一步提升施工图审查效率和服务水平，经研究决定，自2019年第二季度开始，在全省开展房屋建筑和市政基础设施工程施工图设计文件数字化审查工作

1.3作用用户

所有参与审图项目的单位企业管理人员与审图专家

第二章    流程说明

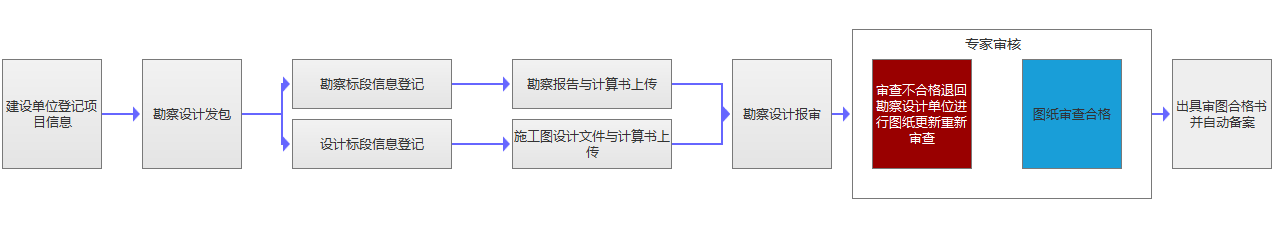

2.1项目总体流程

2.1.1企业登录系统平台

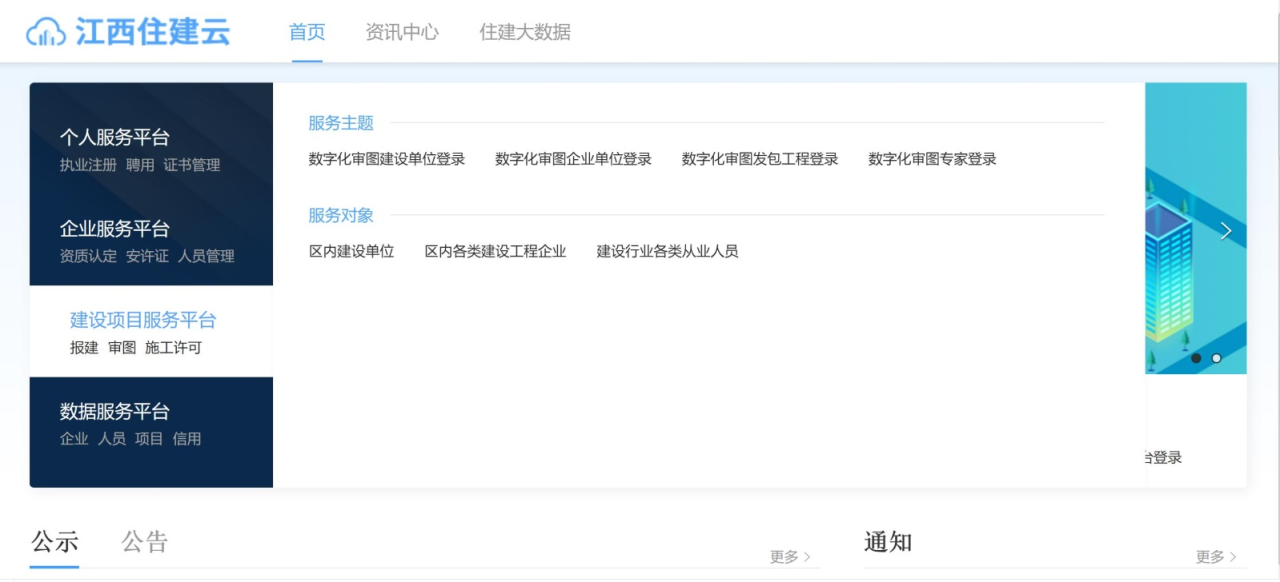

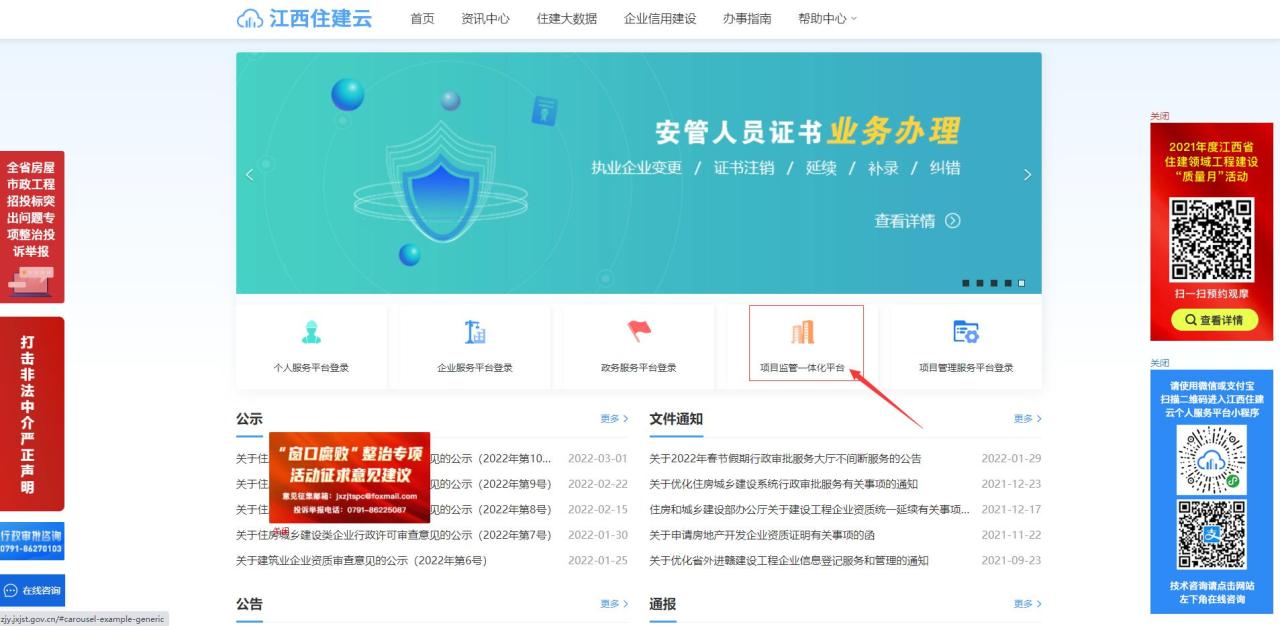

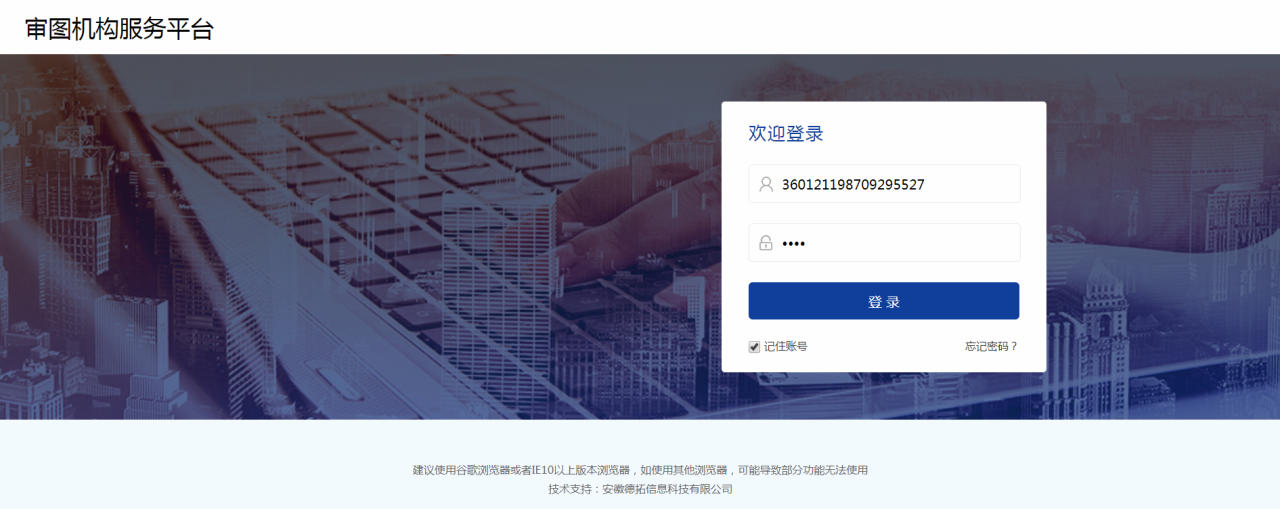

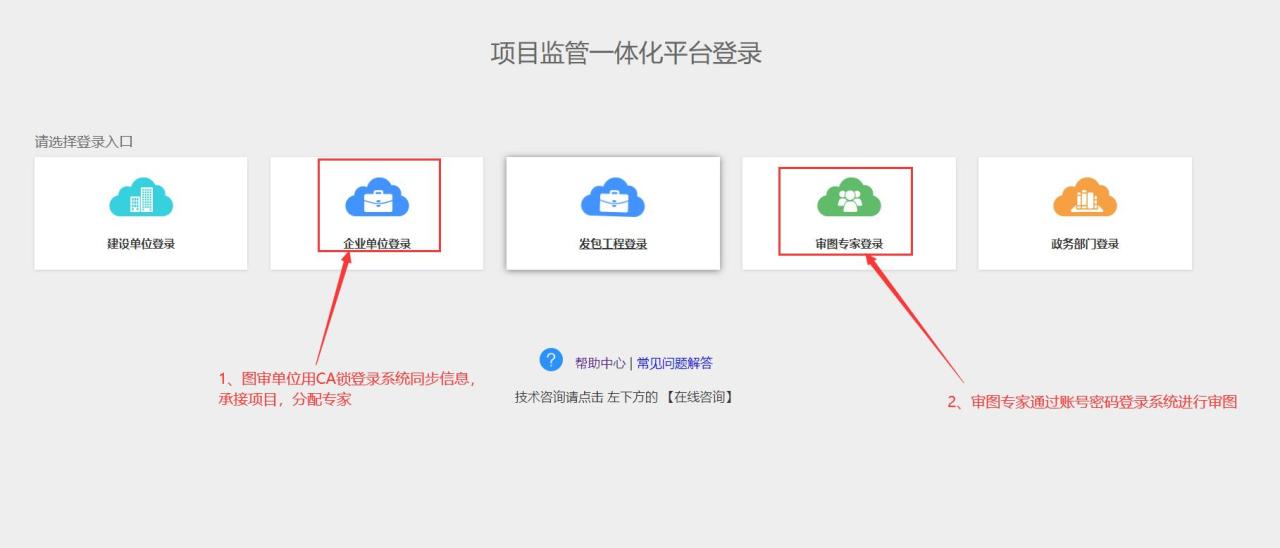

登录地址http://zjy.jxjst.gov.cn，点击【项目监管一体化平台】进入，选择【企业单位登录】用CA锁进行登录系统承接项目，及分配专家。图审专家再通过账号密码进行登录【图审专家登录】入口进入，见下图：

注意：企业登录使用企业锁登录。企业锁申请请查阅江西省住建厅相关公告。

2.1.2企业信息入审图系统数据库（重要）

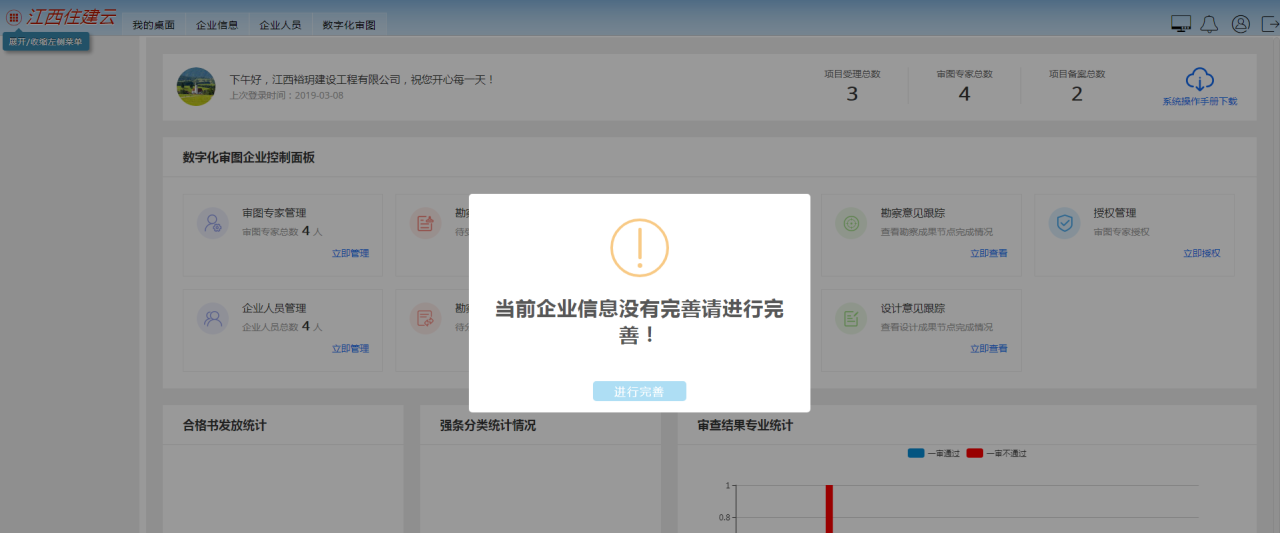

企业第一次登陆后，系统会检测企业信息是不是达到数字审图系统要求的。企业的基本信息完整性，企业资质信息的完整性，企业人员的实名制信息，企业人员相关证书的完整信息。

如果信息不完整系统将按步骤提示企业单位进行同步。

2.2企业信息同步

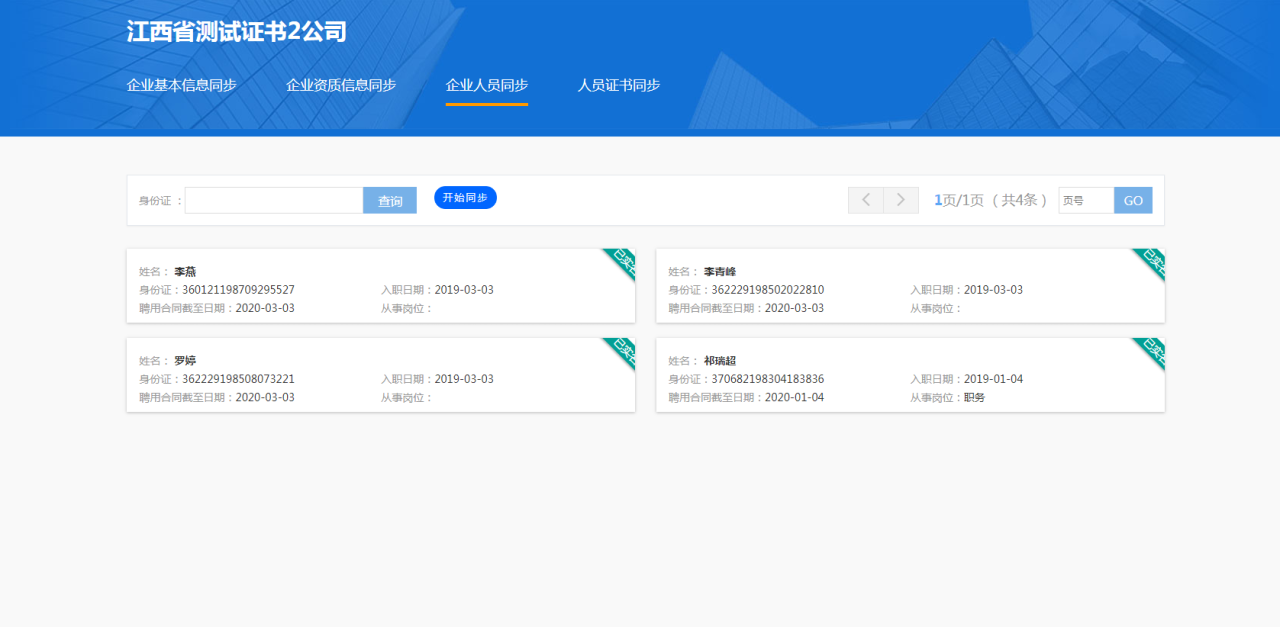

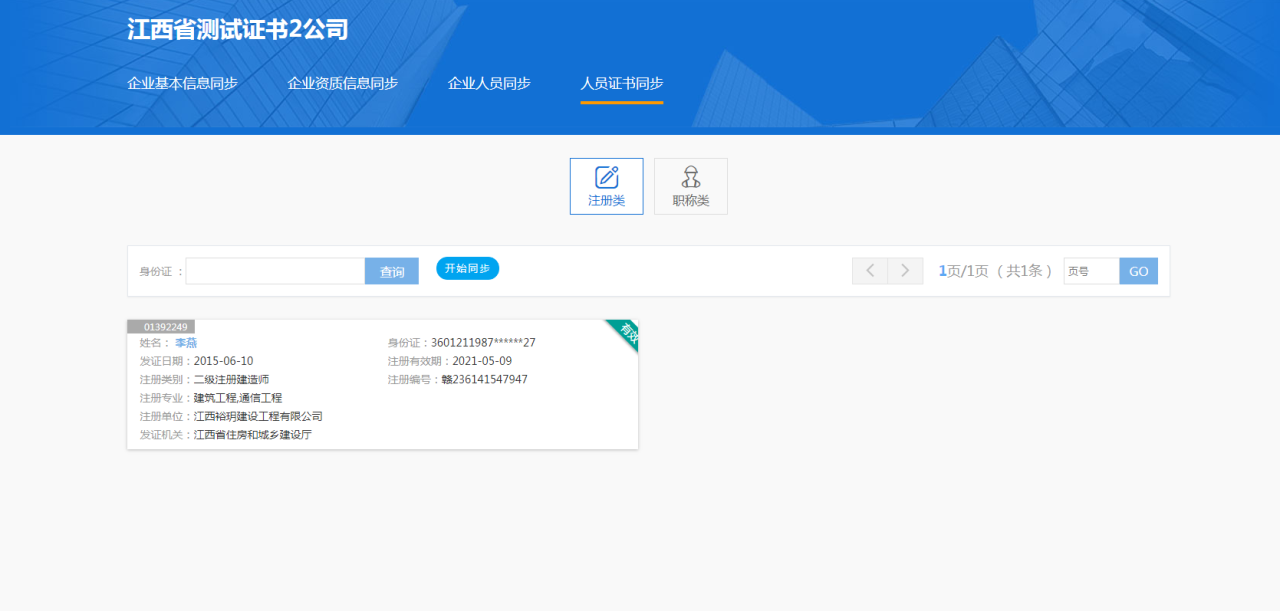

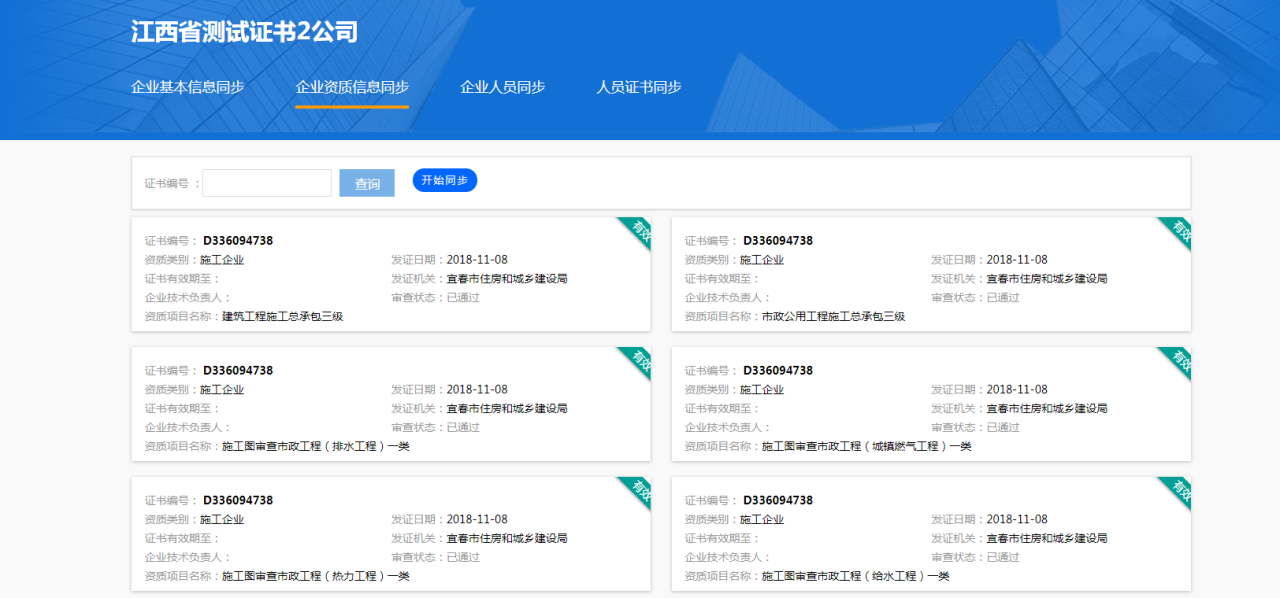

企业第一次登陆江西住建云数字化审图系统，请按照提示进行企业基本信息、资质信息、人员信息、人员证书信息进行同步。

数据同步来源与江西住建云一体化平台。

2.3工程项目审图

2.3.1工程项目受理

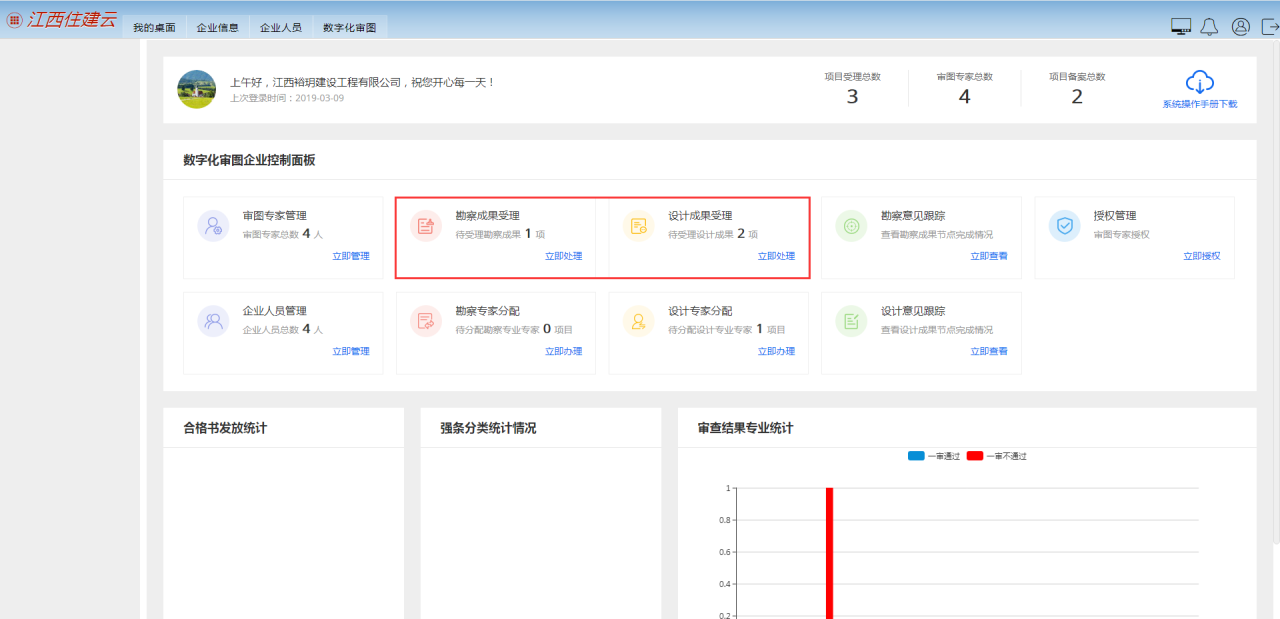

工程项目建设单位报审后,审图单位单位即可进行受理操作。受理分为勘察受理、设计受理。分别对应甲方报审的工程项目。

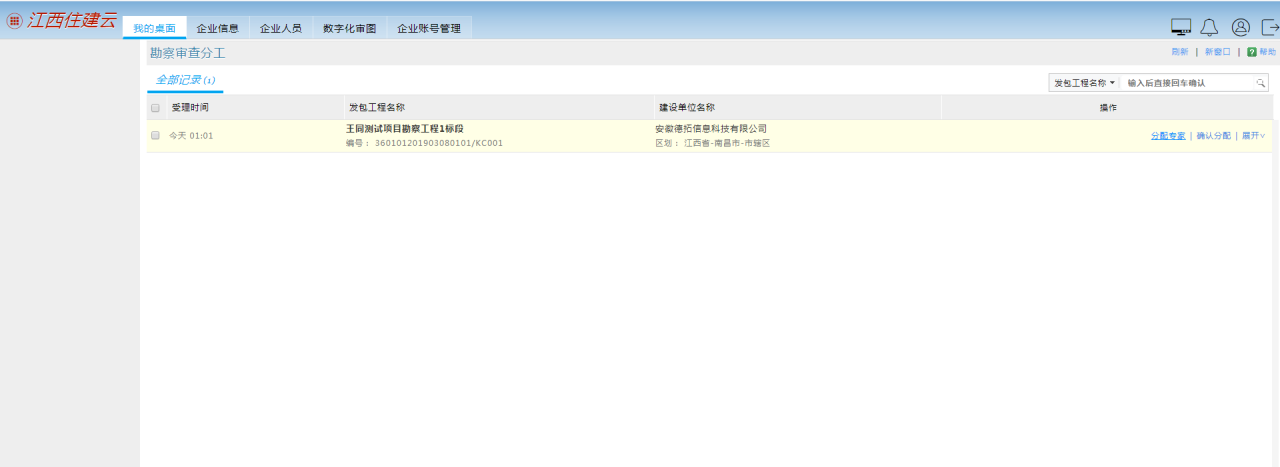

2.3.2工程项目分配审图专家

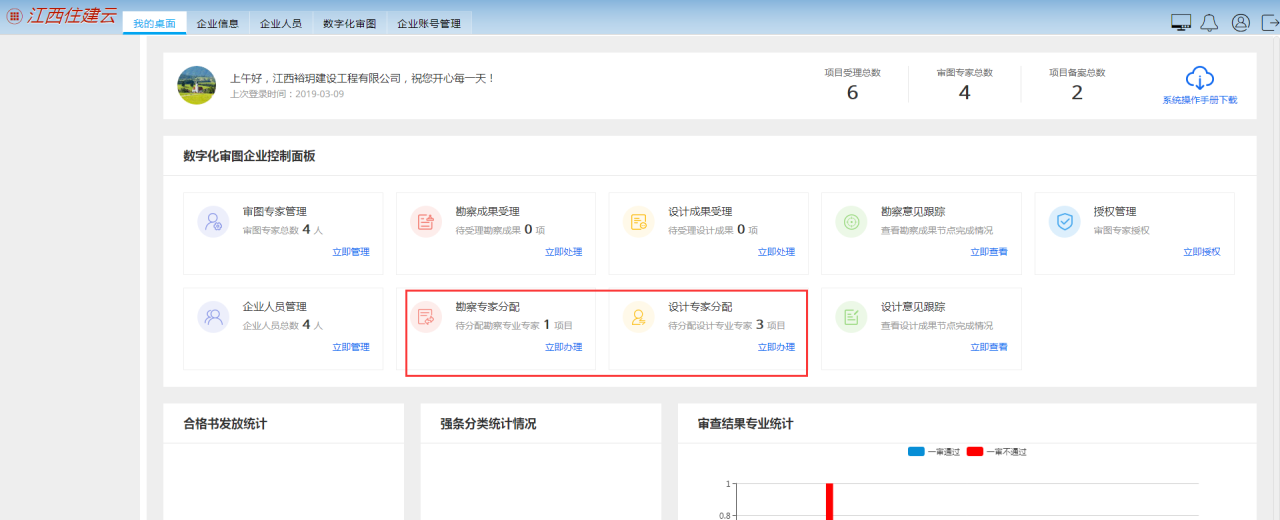

勘察、设计项目受理后进行审图专家的分配。分配专家为主审专家、复审专家、项目负责人。

注意：审图专家分配完成后要注意确认专家分配

2.4专家审图

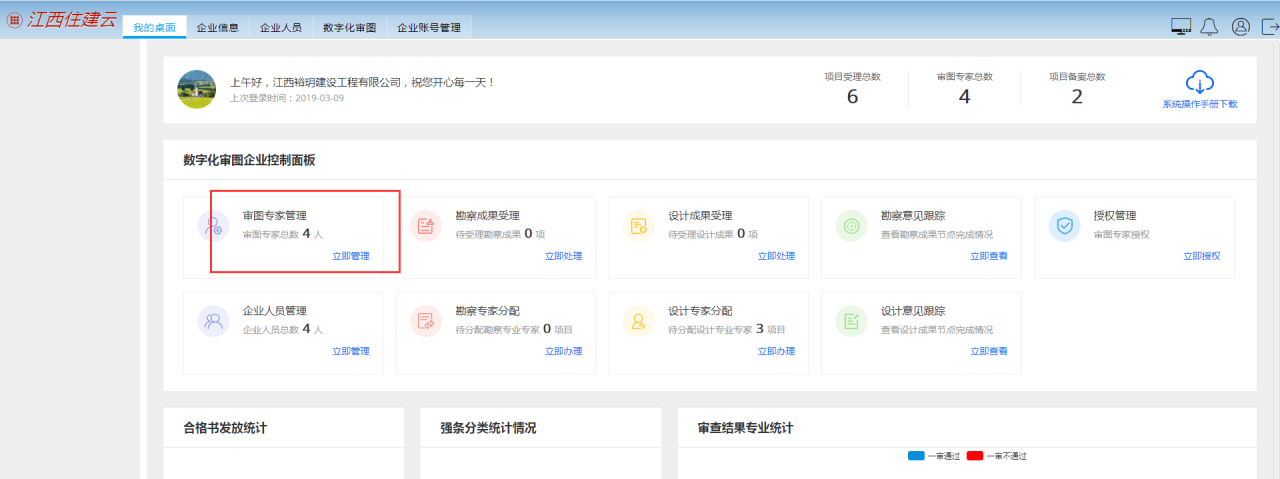

2.4.0审图专家管理

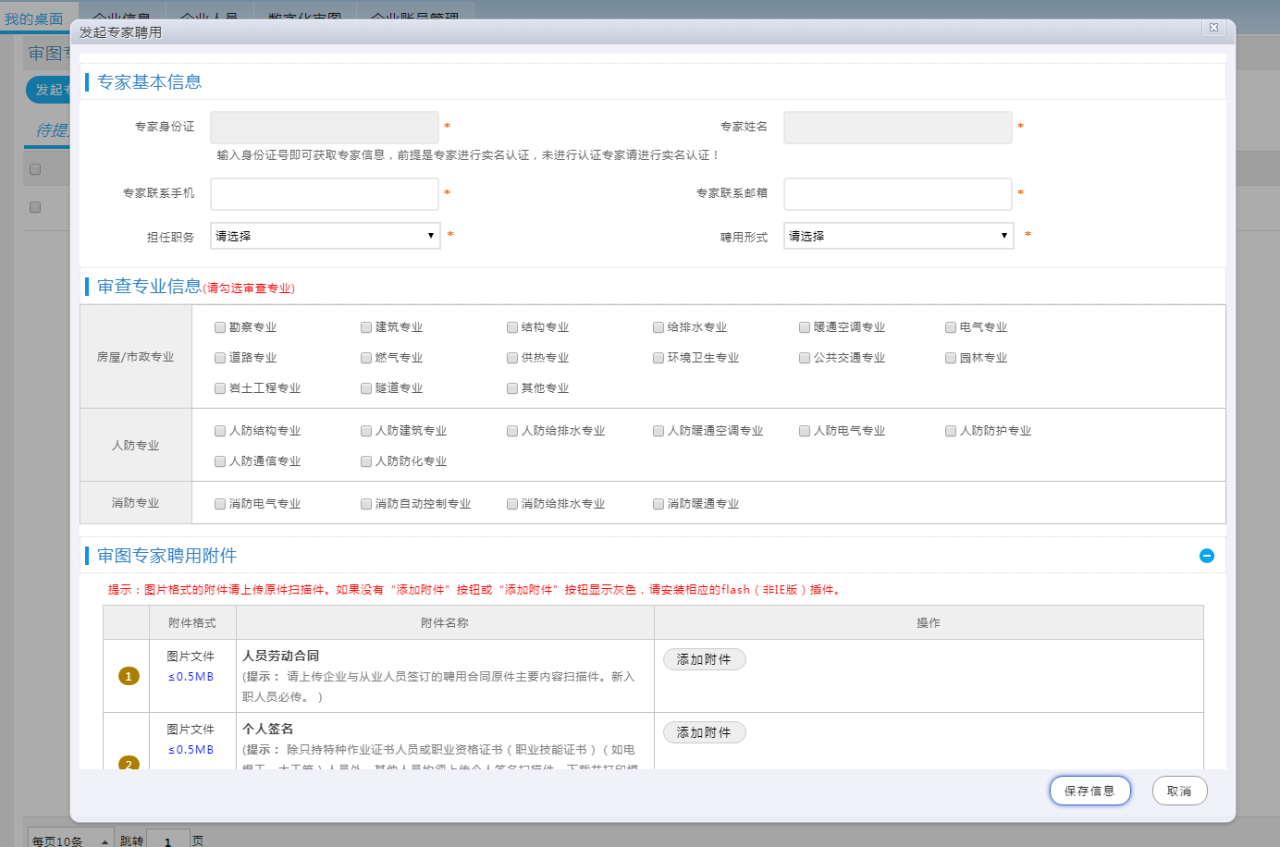

审图专家的管理需要审图单位发起审图专家的聘用，然后主管部门会对审图专家进行审核，判断该人员是否具备审图专家的资质。

注意：主管部门审核通过的审图专家，才能够进行项目审图

2.4.1审图专家账号及权限管理

审图专家聘用入库完成后，系统会自动为审图的那位生成账号，默认账号为审图专家的身份证号码，密码为初始密码1111，请审图专家拿到账号后及时修改密码。

权限解释说明：

1.数字化审图【江西企业基础权限】：系统为企业创建的基本权限，可管理企业的基本信息、资质信息、人员信息等

2.数字化审图【江西审图企业权限】：本权限是系统根据企业资质（审图资质）默认为审图管理员发放权限，可管理项目的受理、专家的分配、审图合格书的管理等

3.数字化审图【江西审图专家权限】：专家权限可发给审图专家与项目负责人个人，主要是赋予专家对图纸的审查权限

2.4.2主审专家审查

2.4.2.1.审图专家登录

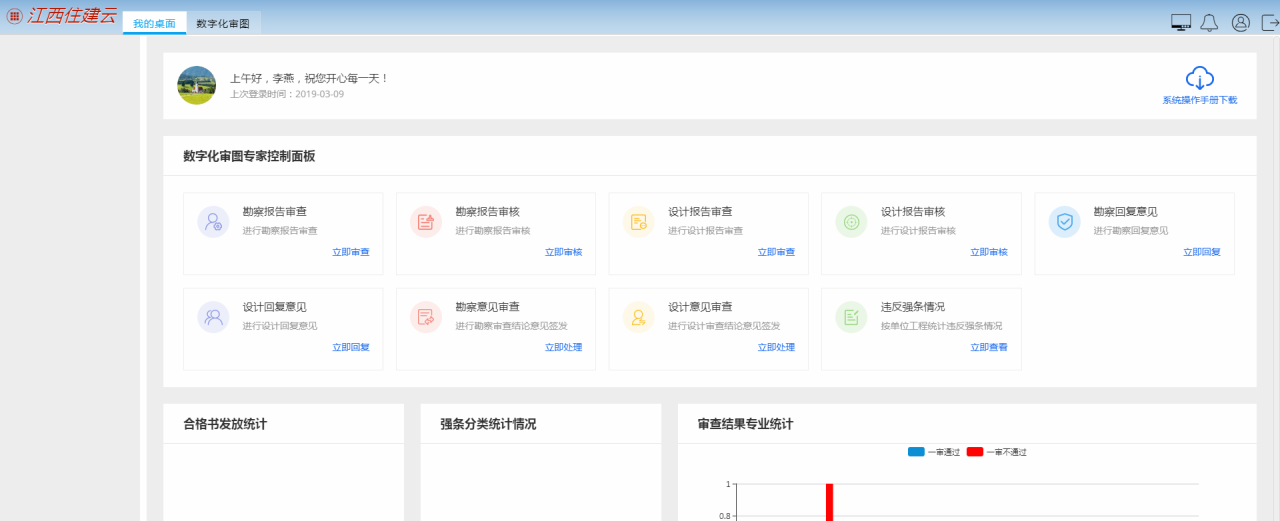

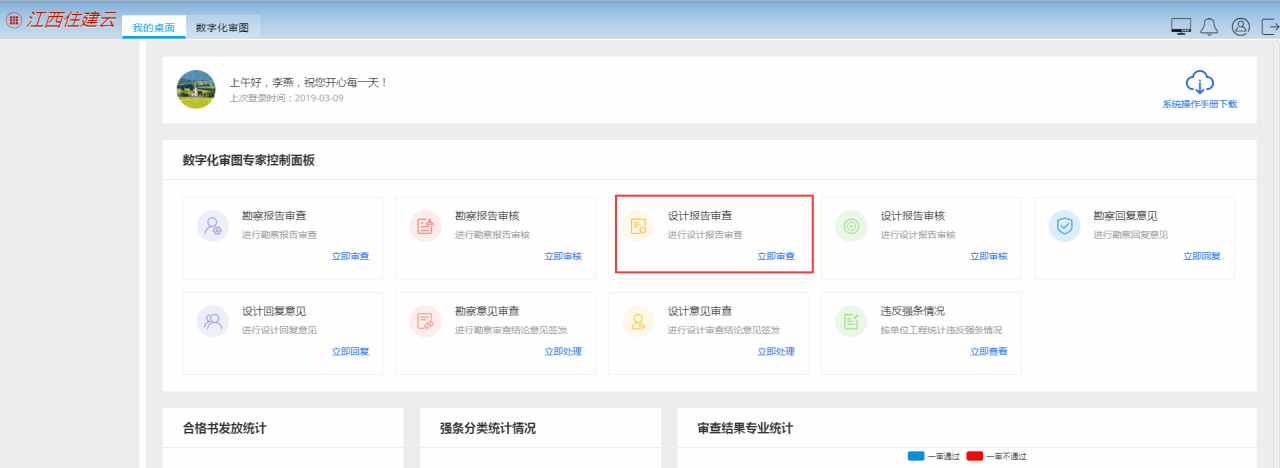

选择【数字化审图专家登录】

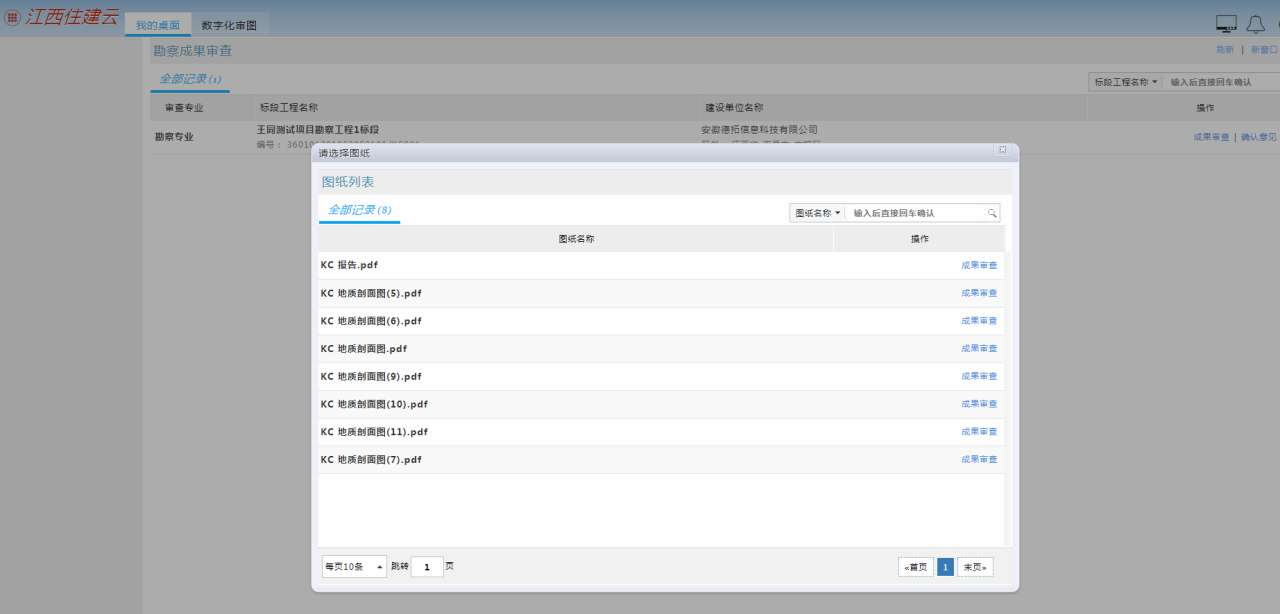

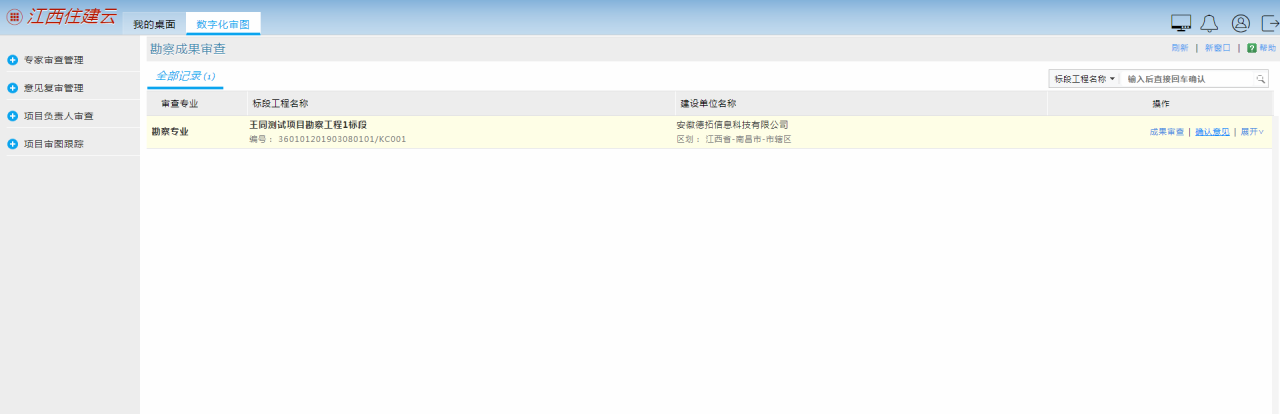

2.4.2.2.勘察图纸审查

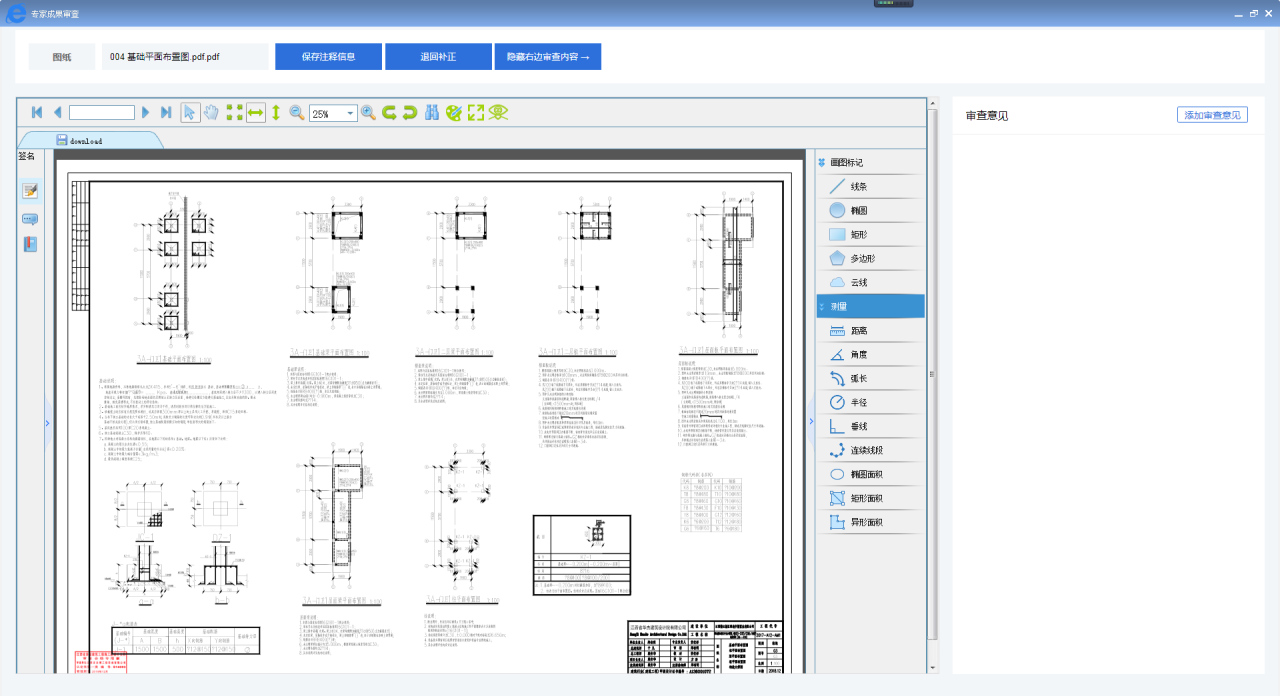

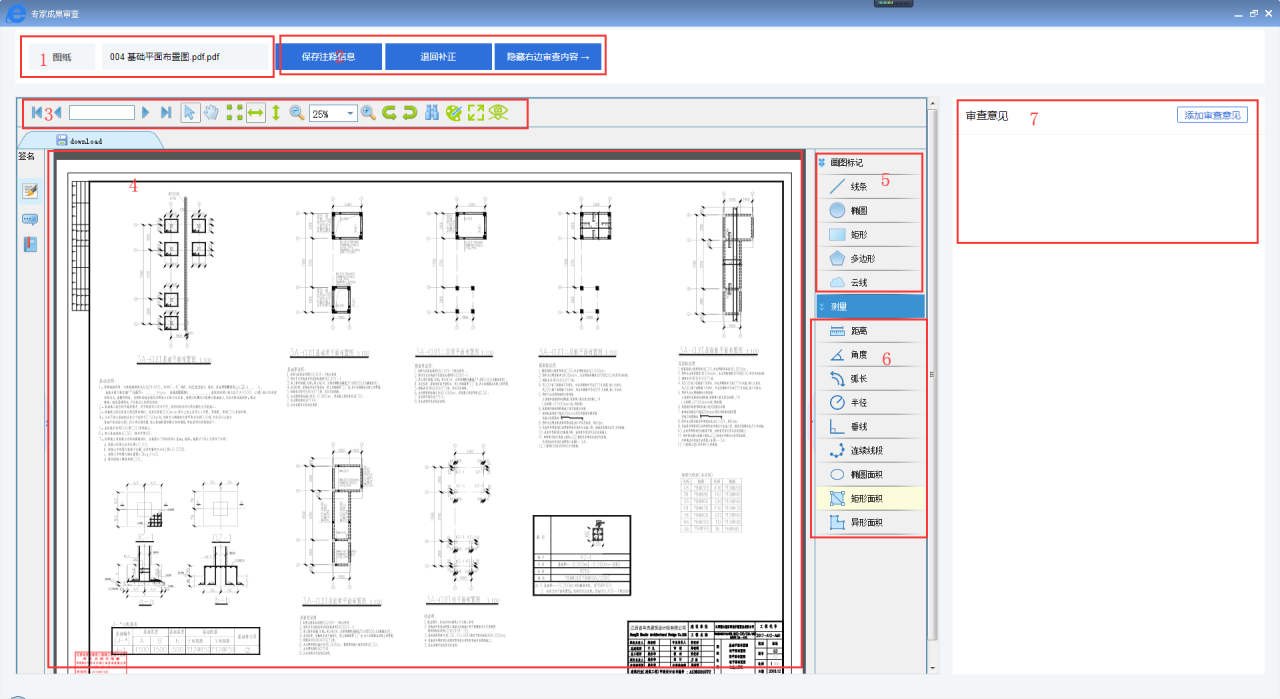

审图页面主要功能解释：对照上图序号：

1.显示当前打开页面图纸的名称

2.图纸意见审查完成后的保存按钮，退回按钮

3.对当前图纸放大缩小的操作工具栏

4.图纸主要显示区域

5.图纸上意见标记栏工具

6.图纸测量工具栏（距离、角度、弧长、半径、垂线、连续线段、椭圆面积、矩形面积、异形面积）

7.审图意见列表栏

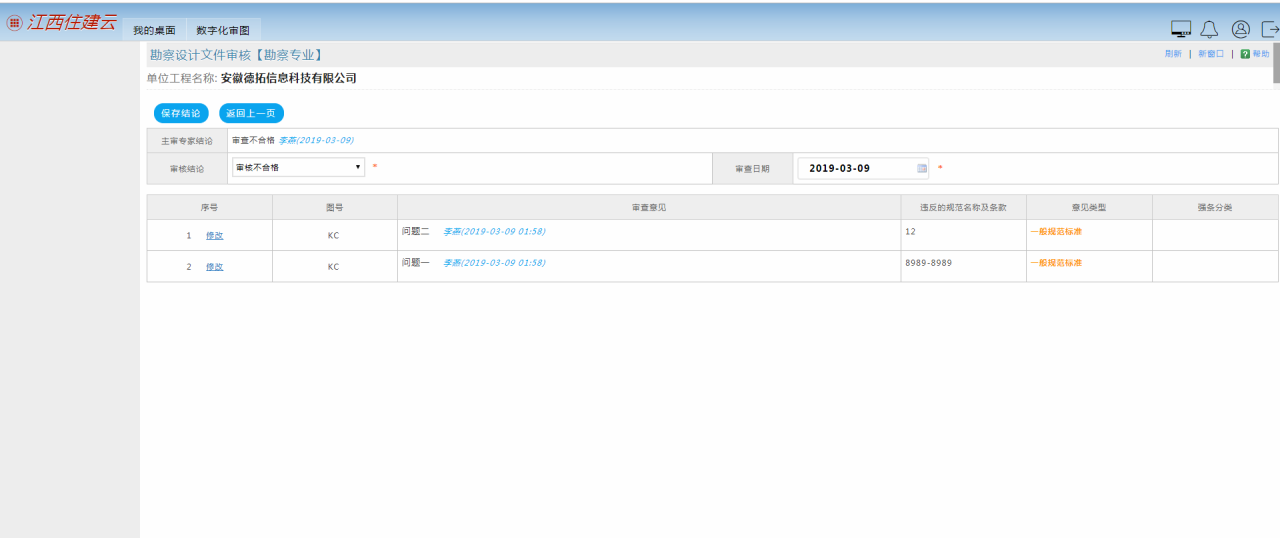

注意：图纸审查完成需要确认意见

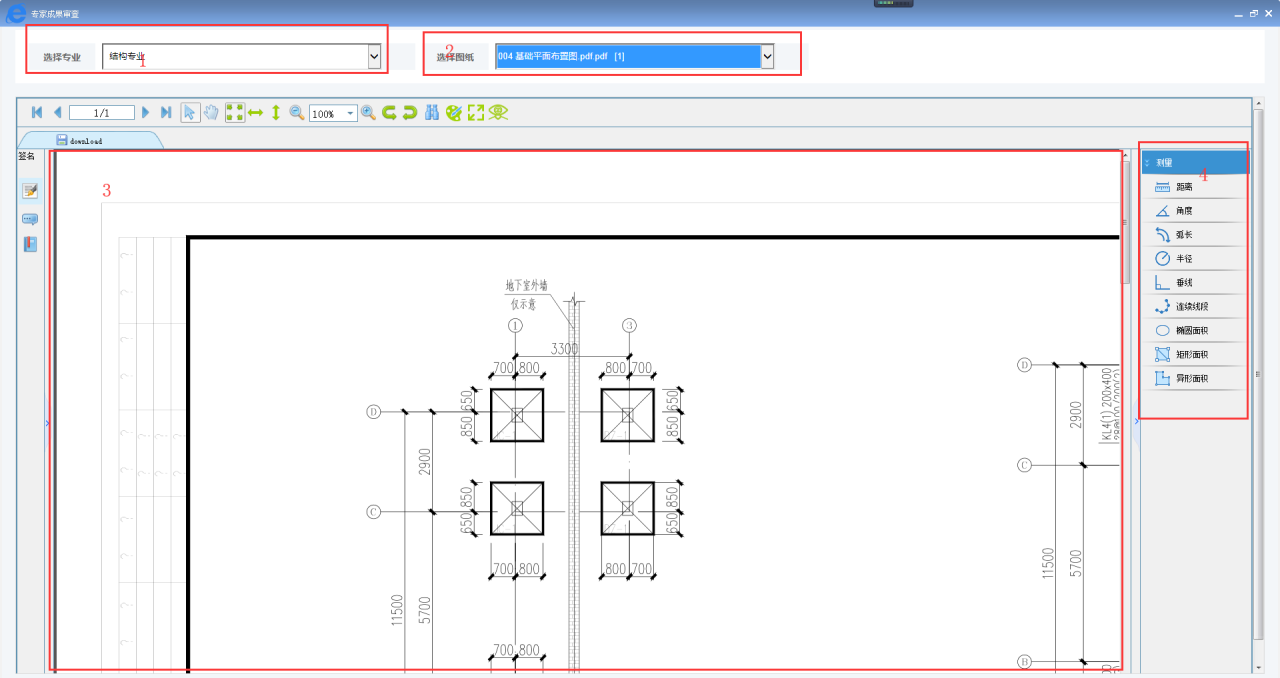

2.4.2.3.施工图设计图纸审查

施工图设计文件审查，审图专家可以审查本专业的图纸外，可以查看其他专业的任何图纸。查看其他专业的图纸，只能看，不能进行审图意见的添加。

1.选择图纸所属专业

2.选择具体图纸名称

3.图纸主要显示区域

4.图纸测量工具

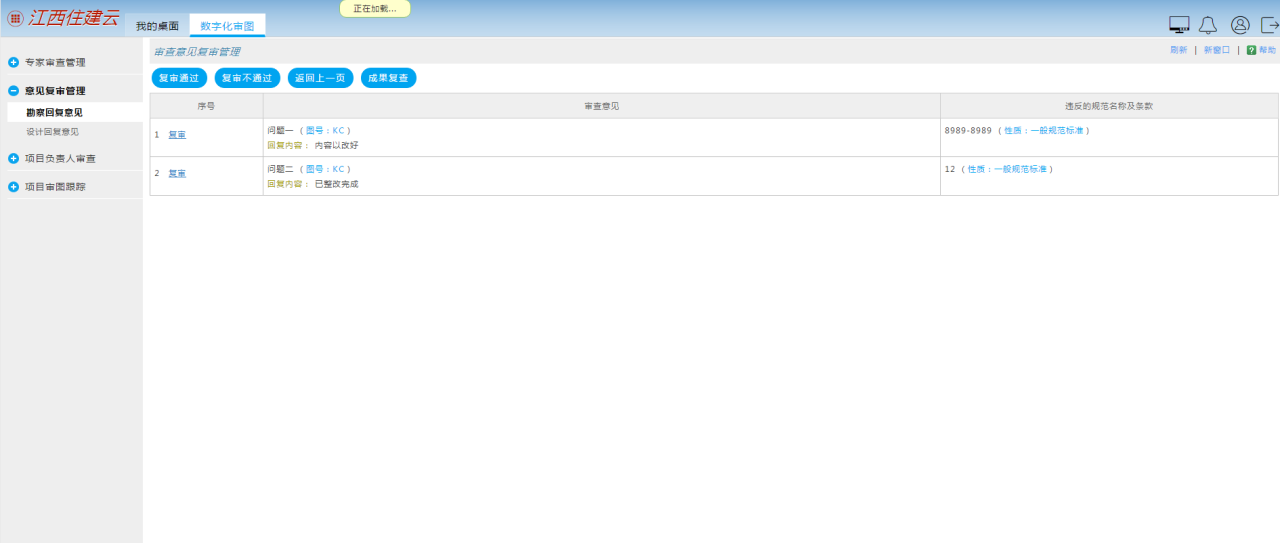

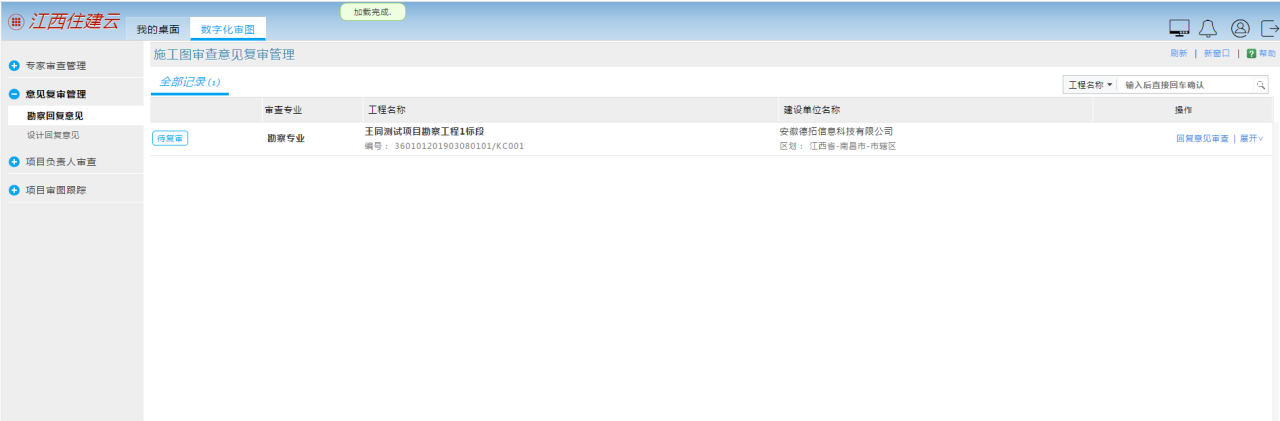

2.4.3复审专家审查

1.复审专家登录，同主审专家登录方法一样。

2.复审专家可以对主审专家的审图意见进行修改与删除，可以查看主审专家给的结论。

3.复审专家需要确认审图意见。

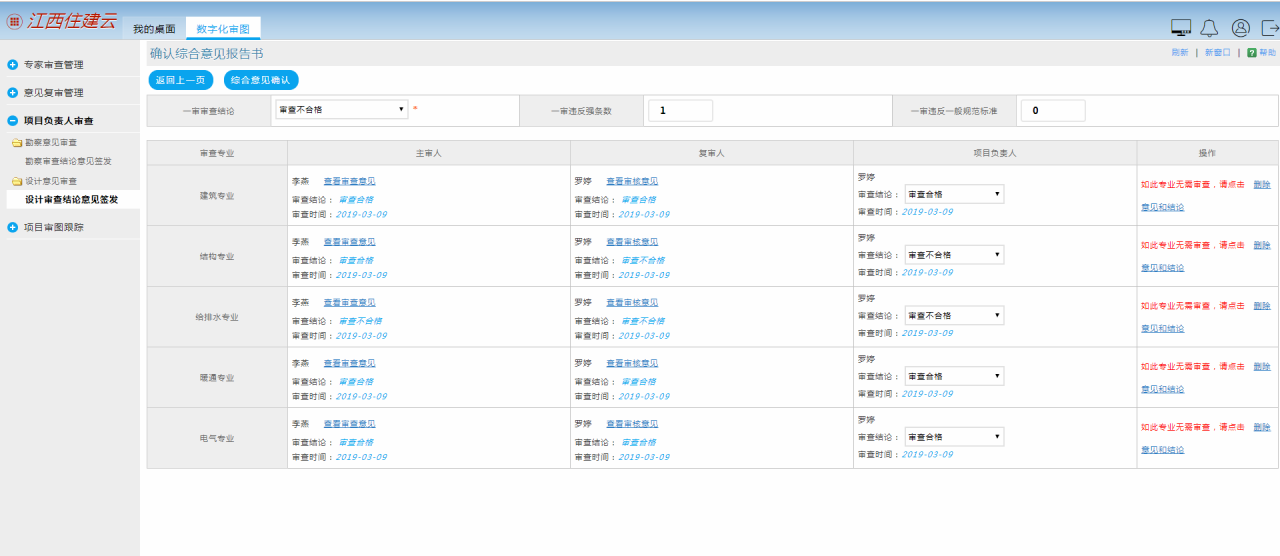

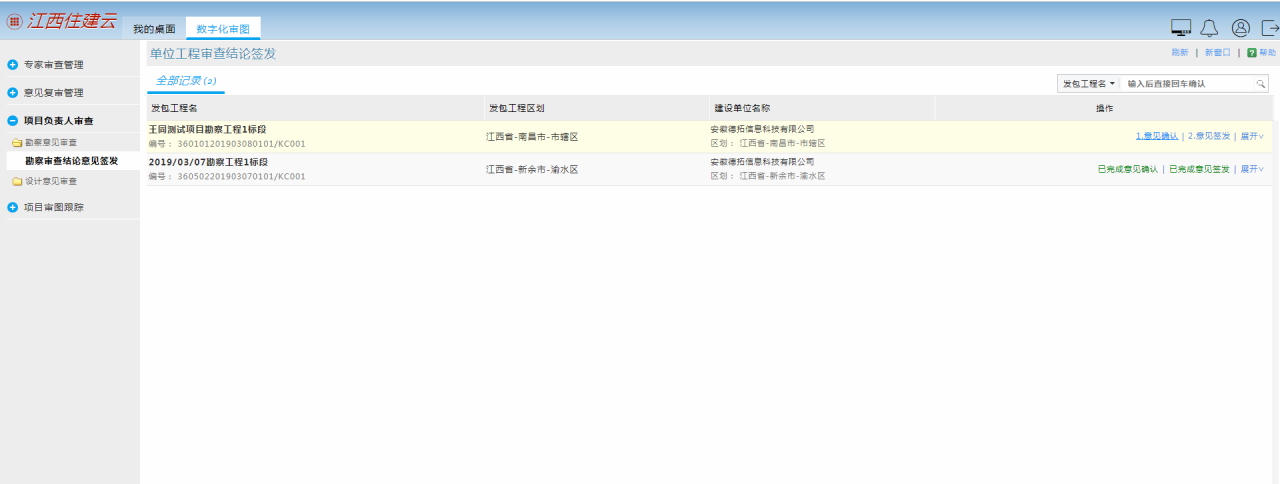

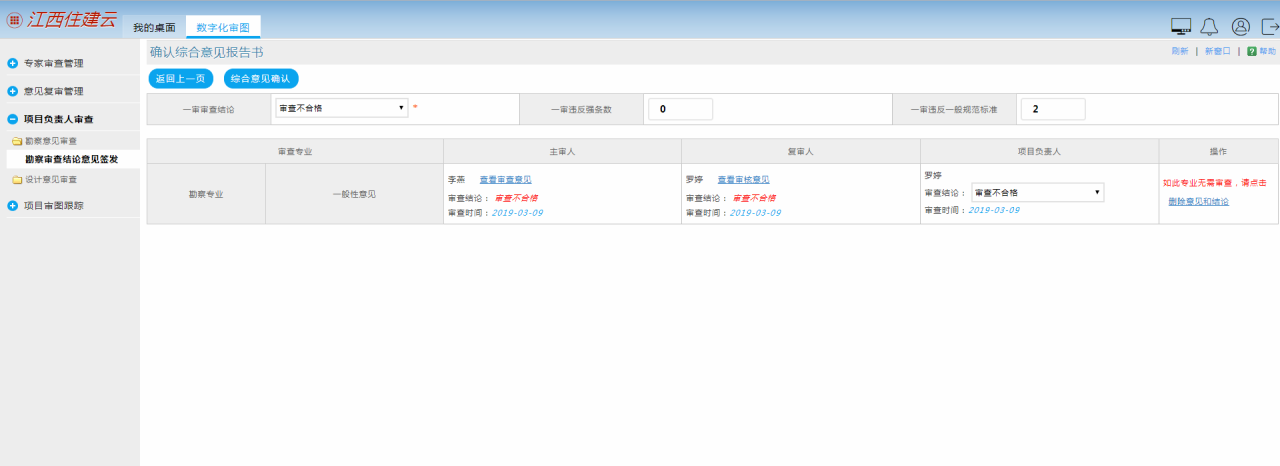

2.4.4项目负责人确认及意见签发

主审专家与复审专家都给出最后审图结论后，需要项目负责人对审图意见的最后确认。一审结论以项目负责人给出的结论为主，主审与复审给的意见为参考意见。

1.意见确认

2.意见签发

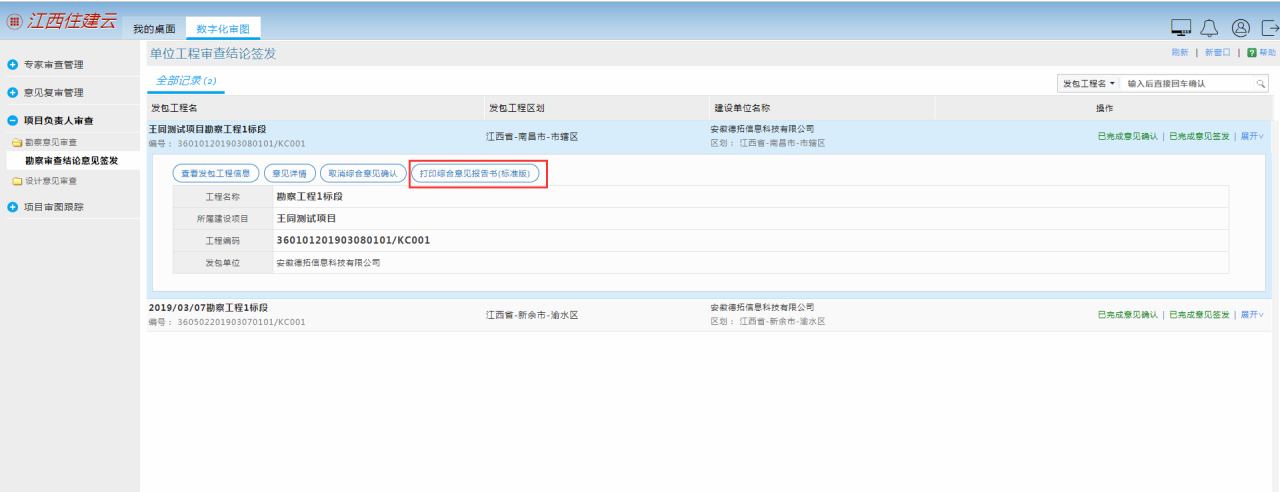

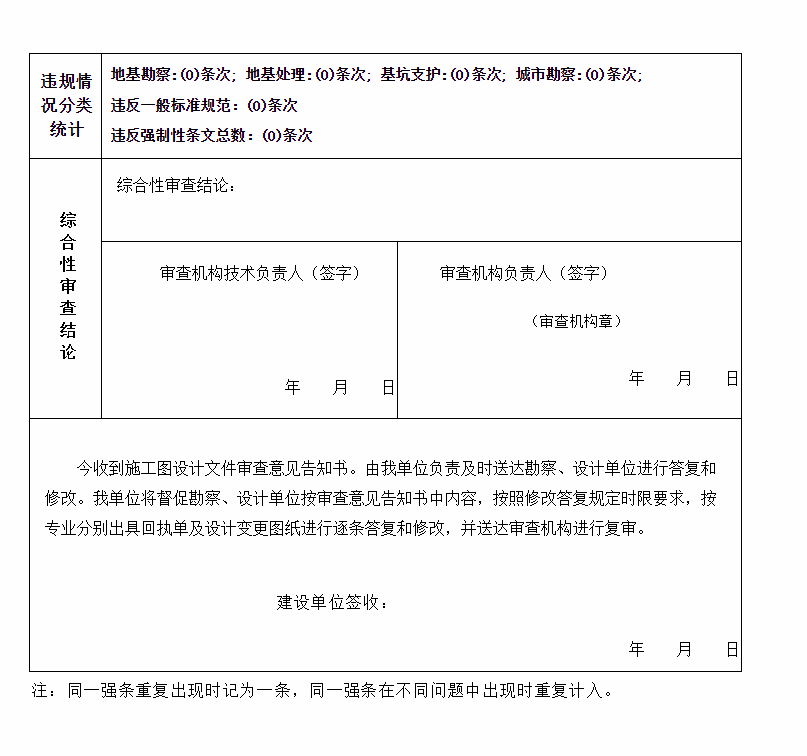

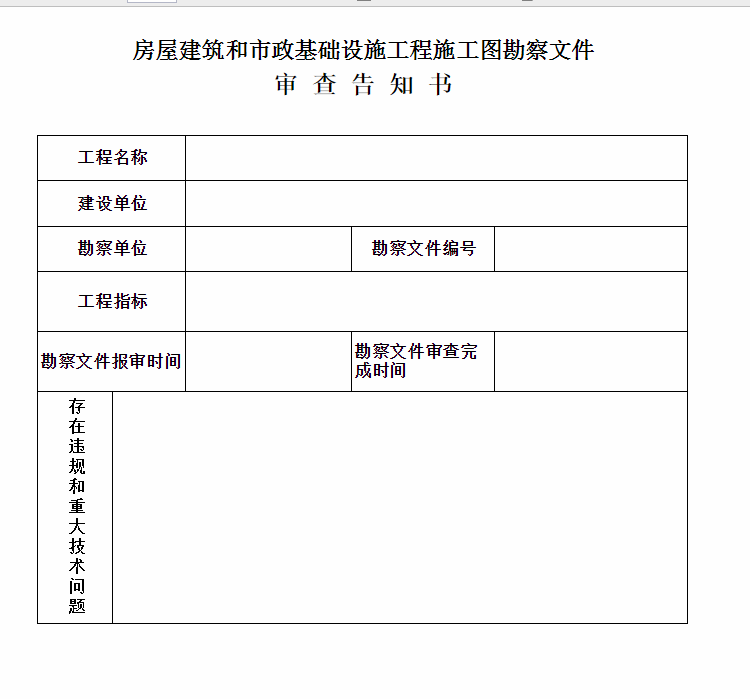

3.打印综合意见报告书

2.4.5主审专家复审

对于审查不合格需要复审的项目。由主审专家进行复审。复审合格后即可完成项目审图。

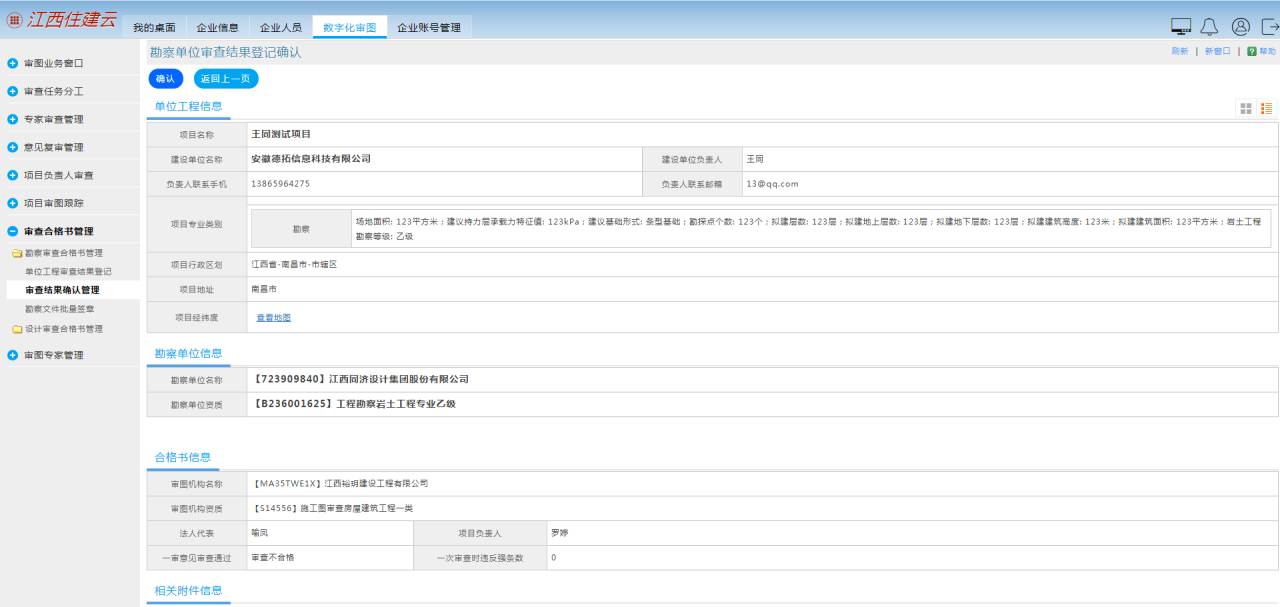

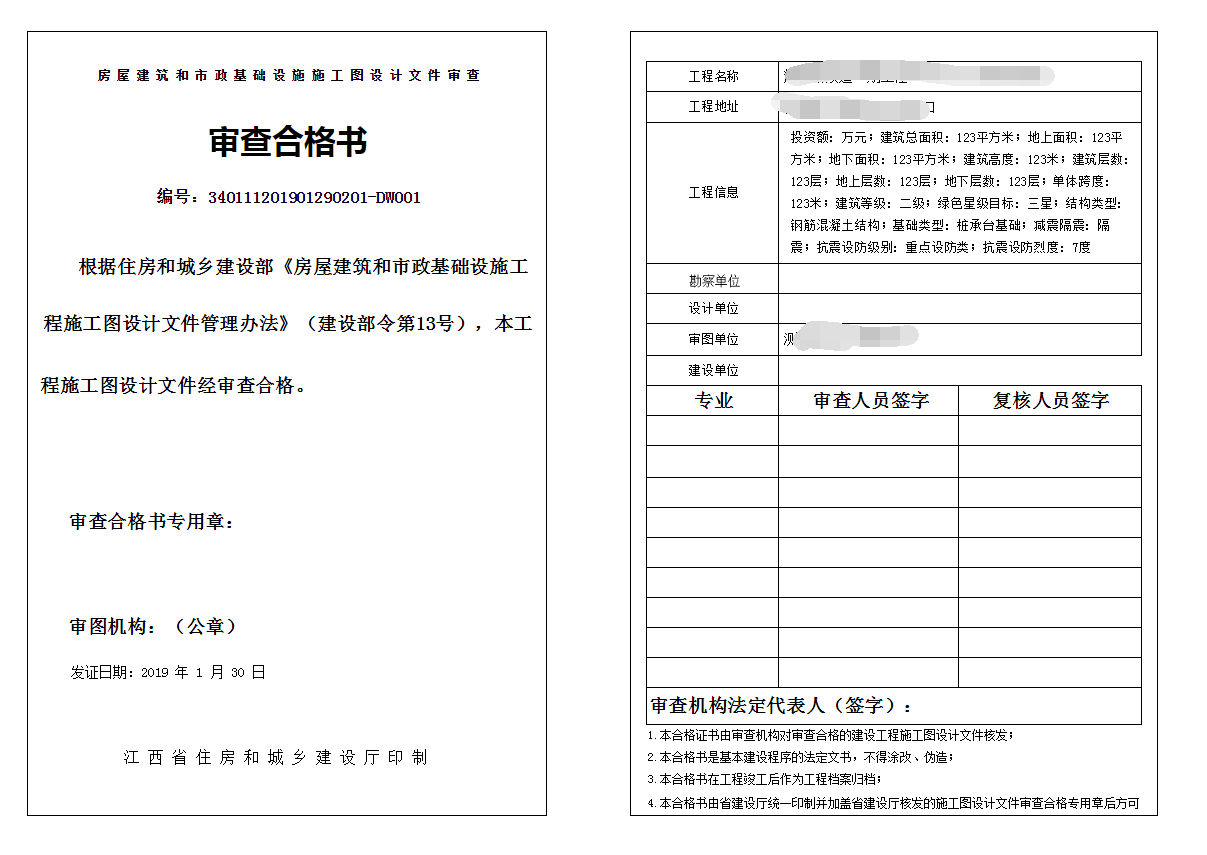

2.5审图合格书管理及备案

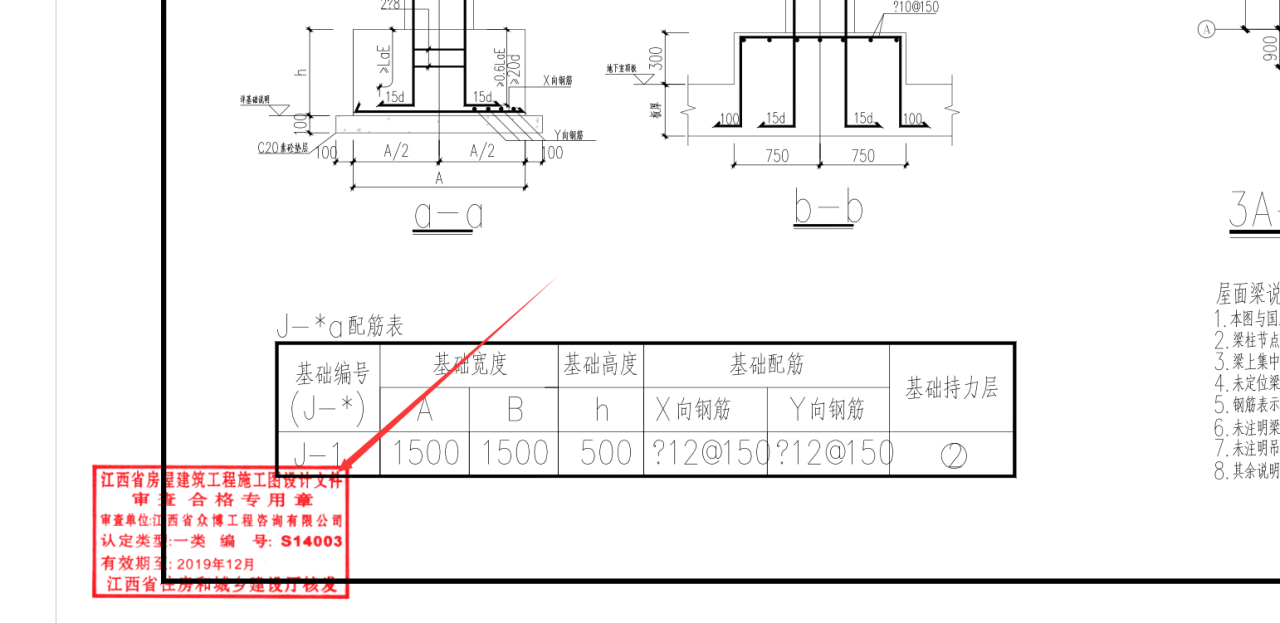

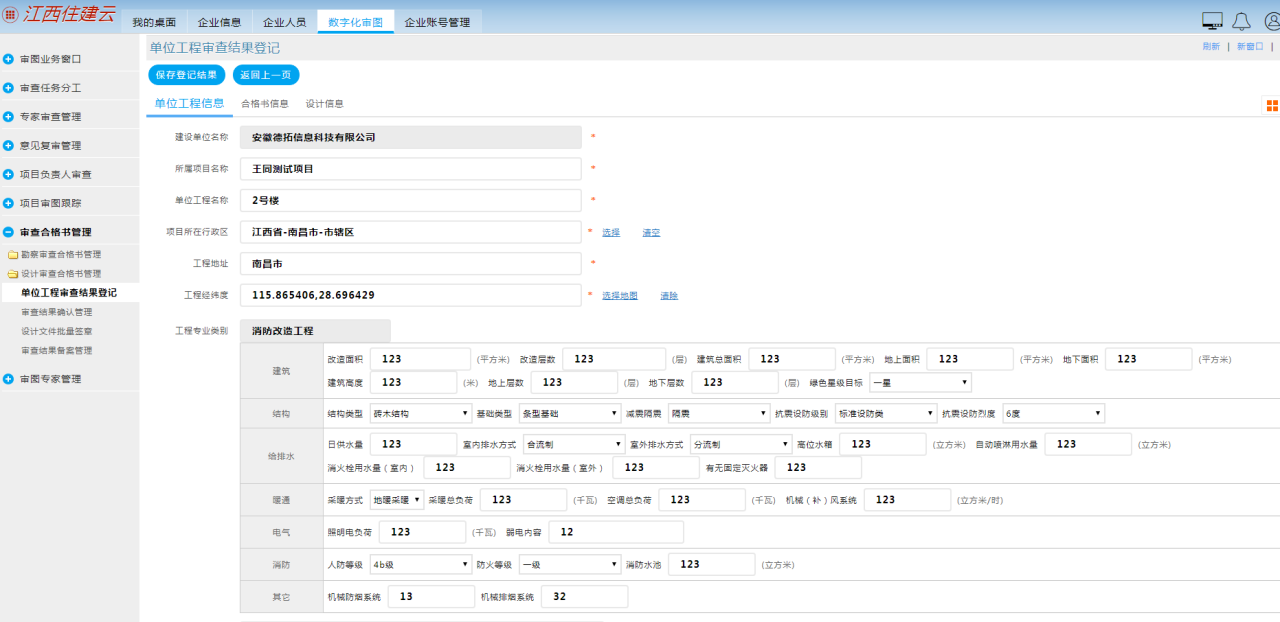

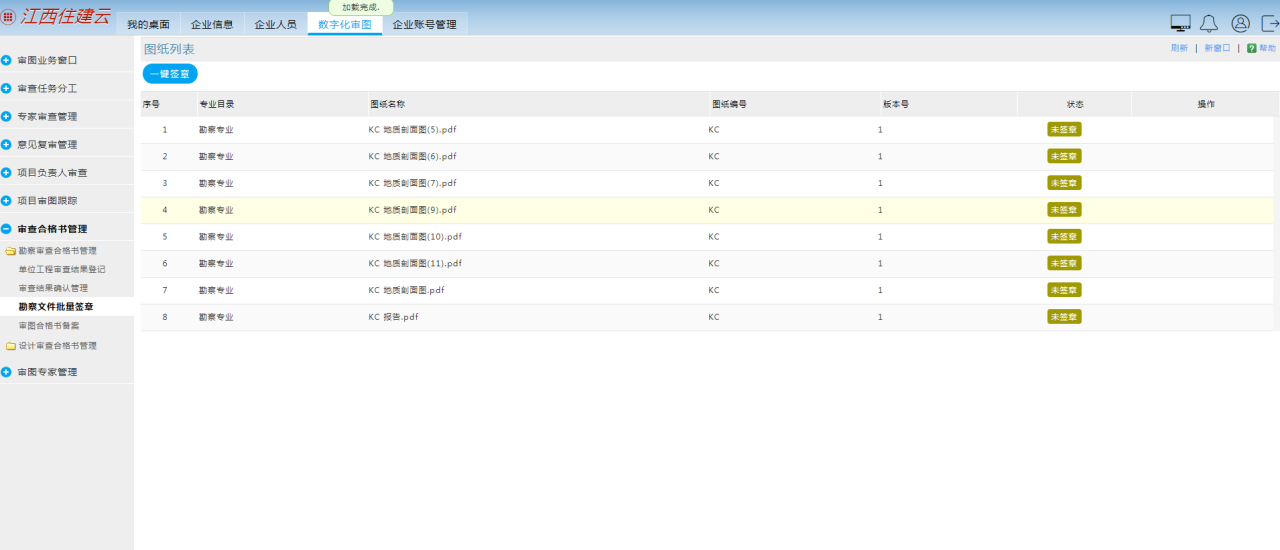

勘察、设计文件审图合格书确认。确认完成后需要审图单位对合格的图纸的进行批量签章（金格签章）

签章完成后到备案管理功能栏里，进行合格书的打印以及备案的提交
